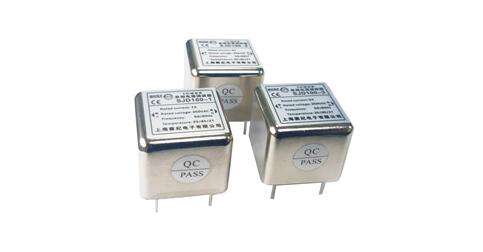

電源EMI濾波器的設計方法
電磁騷擾的傳播方式大致分兩種：一種是傳導干擾，另一種是輻射干擾。用于改善電路噪聲容限的板上型噪聲濾波器可設計在9kHz～1780MHz頻率范圍內(根據電磁兼容有關標準)某一頻段下工作。
大體上可以認為：噪聲頻率低段表現為傳導干擾(騷擾)，噪聲濾波器主要靠扼流圈感抗提供噪聲抑制;在噪聲頻率高端，傳導噪聲功率被扼流圈等效電阻吸收和分布電容旁路，這時，輻射騷擾成為干擾的主要形式。輻射騷擾在附近元件、引線上感生噪聲電流，嚴重時會引起電路自激，這在小型高密度電路元件組裝情況下變得更加突出。抗EMI器件大都作為低通濾波器插入電路中抑制或吸收噪聲干擾。可根據需要抑制的噪聲頻率，設計或選擇濾波器截止頻率fcn。上面已經提及，噪聲濾波器作為噪聲失配器插入電路中。其作用是對高于信號頻率的噪聲嚴重失配。用噪聲失配概念,濾波器的作用可以這樣來理解：通過噪聲濾波器，噪聲或因分壓(衰減)降低噪聲輸出電平;或因多次反射吸收噪聲功率;或因通道相位改變破壞寄生振蕩條件，從而改善了電路的噪聲容限。
此外，設計、使用抗EMI器件要注意以下幾個問題：
(1) 了解電磁環(huán)境,合理選擇頻率范圍;
(2) 噪聲濾波器所在電路中是否存在直流或強交流,防止器件磁心飽和失效;
(3) 了解插入電路前后阻抗大小和性質使達到噪聲失配，扼流圈阻抗一般為30～500Ω，宜在低源阻抗和負載阻抗下使用;
(4) 注意分布電容和相鄰元件、導線產生感性交擾;
(5) 控制器件溫升，一般不要超過60℃。
