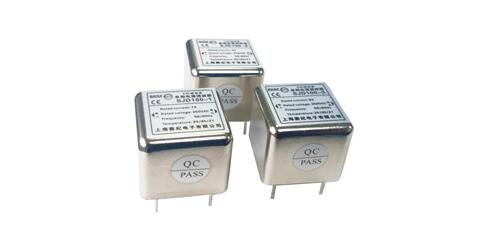

電源濾波器廠家又來知識普及啦，本期知識點：電源濾波器的插入損耗、干擾形式和氣候類別，請大家認真學習哦。
1、電源濾波器插入損耗
插入損耗是衡量電源濾波器濾波效果的指標，通常以分貝數或頻率特性曲線來表示。它是指電源濾波器接入線路前后，電源傳給負載的功率比或端口電壓比。 IL=10Ig Po/P2 (dB) 或 IL=20Ig Vo/V2 (dB)， s Po、P2、 Vo、V2分別表示濾波器接入前后負載端的功率和電壓。實驗室測量一般在50/50Ω系統下進行。
2、電源濾波器干擾形式
要了解傳導干擾的相關問題，就必須了解傳導信號的2種模式：共模型式和差模型式。差模干擾（也稱對稱干擾），指在系統相線中的干擾信號，差模電流從一條相線進入，從另一條相線流出，與地線無關。共模干擾（也稱不對稱干擾），它會在每條相線、中線與大地之間產生一個電壓，共模電流從干擾源流向地線，又從地線返回相線。
3、電源濾波器氣候類別
依照DIN IEC68第 一部分，氣候類別由3個號碼組成，例如：25/85/21，式中 25 表示工作溫度下限 -25 ℃。 85表示工作溫度上限+85 ℃。 21表示在相對濕度90-95%可多于21 天。阻抗關系傳統上，在電源濾波器兩端的端接阻抗為50Ω的器件下描述濾波器的特性，因為這對于測試很方便，并且是符合射頻標準的。但在實際應用中，ZS和ZL非常復雜，并且在要抑制的頻率點上可能是未知的。如果濾波器一端或兩端與電抗性元件相連接，則可能會產生諧振，使某些頻率點上的插入損耗變?yōu)椴迦朐鲆?。如果?gòu)成源或負載的器件的高頻特性可能明確給出，則差模阻抗可以預測出，但由電纜或結構件的寄生電抗構成的共模阻抗則基本上是無法預測的。
